ZJ অনুভূমিক স্লারি পাম্প

জেডজে হরিজোন্টাল স্লারি পাম্প একটি অ্যান্টি-আব্রেশন পাম্প, যা অক্ষীয়, স্ব-অনুমোচন, একক-পর্যায়ের, একক-অনুমোচন, সেন্ট্রিফুগাল স্লারি পাম্পের অন্তর্গত।এই সিরিজের পাম্পের প্রবাহ-পাস অংশগুলি উচ্চ-কঠিনতা খাদ castালাই লোহার তৈরি, যা উচ্চ ঘর্ষণ প্রতিরোধের, জারা প্রতিরোধের এবং প্রভাব প্রতিরোধের আছে, এইভাবে পাম্পের সেবা জীবন প্রসারিত।পাম্প তার কাঠামো অনুযায়ী অনুভূমিক টাইপ (ZJ সিরিজ) এবং উল্লম্ব টাইপ (ZJL সিরিজ) বিভক্ত করা হয়. অনুভূমিক পাম্পগুলি বিভিন্ন স্পেসিফিকেশনে বিভক্তঃ 350 মিমি, 300 মিমি, 250 মিমি, 200 মিমি, 150 মিমি, 100 মিমি, 80 মিমি, 65 মিমি, 50 মিমি, 40 মিমি ইত্যাদি;প্রতিটি পাম্পের আকারের বিভিন্ন লিফট অনুযায়ী বেছে নেওয়ার জন্য বিভিন্ন ইম্পেলার ব্যাসার্ধ রয়েছে.

জেডজে অনুভূমিক স্লারি পাম্পটি শিল্প শিল্পের জন্য উপযুক্ত যেমন খনি, বিদ্যুৎ কেন্দ্র, ড্রেজিং, ধাতুবিদ্যা, রাসায়নিক, বিল্ডিং উপকরণ এবং পেট্রোলিয়াম।এটি মূলত কঠিন কণা ধারণকারী ক্ষয়কারী স্লারি পরিবহনের জন্য ব্যবহৃত হয়, যেমন খনিজ প্রক্রিয়াকরণ কারখানায় ঘনীভূত এবং খনিজ প্রক্রিয়াকরণ কারখানা, বিদ্যুৎ কেন্দ্রগুলিতে ছাই অপসারণ, কয়লা প্রস্তুতির কারখানা কয়লা স্লাইস এবং ভারী মিডিয়া কয়লা প্রস্তুতি পরিবহন করে,এবং উপকূলীয় নদী খনির অপারেশন স্লারি পরিবহন, ইত্যাদি এটি হ্যান্ডেল করতে পারে Slurry এর ওজন ঘনত্ব 45% মর্টার এবং 60% Slurry; ট্রান্সমিশন মোড সরাসরি সংযোগ, বেল্ট, জলবাহী, ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ, ইত্যাদি হতে পারে,এবং ব্যবহারকারীর চাহিদা অনুযায়ী সিরিয়াল বা সমান্তরালভাবেও পরিচালিত হতে পারে.

ZJ অনুভূমিক স্লারি পাম্পপ্যারামিটার পরিসীমাঃ

পাম্প আউটলেট ব্যাসার্ধঃ 40-550 (মিমি);

প্রবাহ পরিসীমাঃ 4.5m3/h -7600 m3/h,

হেড রেঞ্জঃ 6m-134m.

কাজের নীতিZJ অনুভূমিক স্লারি পাম্প

সেন্ট্রিফুগাল ফোর্সের কার্যক্রমের অধীনে, তরলটি চালকের কেন্দ্র থেকে বাইরের প্রান্তে ছুঁড়ে ফেলা হয় এবং শক্তি অর্জন করে,উচ্চ গতিতে ইম্পেলারের বাইরের প্রান্ত ত্যাগ করে এবং ভোলুটে পাম্পের কেসিংয়ে প্রবেশ করে. ভলুটে পাম্পের কেসিংয়ে, প্রবাহের চ্যানেলের ধীরে ধীরে প্রসারণের কারণে তরলটি ধীর হয়ে যায় এবং গতিশক্তির একটি অংশকে স্ট্যাটিক চাপ শক্তিতে রূপান্তর করে। অবশেষে,এটি উচ্চতর চাপে স্রাব পাইপে প্রবাহিত হয় এবং প্রয়োজনীয় অবস্থানে পাঠানো হয়যখন তরলটি চালকের কেন্দ্র থেকে বাইরের প্রান্তে প্রবাহিত হয়, তখন চালকের কেন্দ্রে একটি নির্দিষ্ট শূন্যতা গঠিত হয়।যেহেতু স্টোরেজ ট্যাঙ্কের তরল স্তরের উপরে চাপ পাম্প ইনলেট চাপের চেয়ে বড়, তরলটি অবিচ্ছিন্নভাবে চালকের মধ্যে চাপ দেওয়া হয়।

কাঠামোগত বৈশিষ্ট্যZJ অনুভূমিক স্লারি পাম্প:

• বড় ব্যাসার্ধ এবং সংক্ষিপ্ত ক্যান্টিলিভার শ্যাফ্টের অনমনীয়তা নিশ্চিত করে এবং উচ্চ ক্ষমতা এবং কঠোর কাজের অবস্থার জন্য উপযুক্ত।

• শক্ত স্টেইনলেস স্টিলের আর্মটি শ্যাফ্টের সাথে ফিট করার জন্য একটি ক্লিয়ারেন্স রয়েছে এবং শ্যাফ্টকে পরিধান এবং জারা থেকে রক্ষা করার জন্য উভয় প্রান্তে ও-রিং ইনস্টল করা আছে।

• ইম্পেলারের সামনের এবং পিছনের উভয় কভার প্লেটগুলিতে সহায়ক ব্লেড রয়েছে, যা ব্যাকফ্লো হ্রাস করতে পারে এবং সিলিং চাপ হ্রাস করতে পারে।

• পাম্পের দেহ এবং পাম্পের কভার উচ্চ চাপ সহ্য করার ক্ষমতা নিশ্চিত করার জন্য অতিরিক্ত শক্তিশালী পাঁজর সহ নমনীয় লোহার উপাদান দিয়ে তৈরি।

• প্রবাহিত অংশগুলি বিভিন্ন ধরণের উচ্চ-ক্রোমিয়াম অ্যান্টি-ওয়ার অ্যালোয়েজ বা বিভিন্ন বৈশিষ্ট্যযুক্ত রাবার দিয়ে তৈরি করা হয়। তারা ক্ষয়, প্রভাব এবং ক্ষয় প্রতিরোধী,যা পাম্পের সেবা জীবনকে ব্যাপকভাবে বাড়ায়.

• ইম্পেলারটি ওভারফ্লো এবং অ্যান্টি-আব্রেশন ক্ষমতা উন্নত করতে এবং পরিষেবা জীবন বাড়ানোর জন্য প্রশস্ত প্রবাহ চ্যানেল এবং কনকভ ব্লেডের মতো পদ্ধতি গ্রহণ করে।

• বিভিন্ন অপারেটিং অবস্থার সিলিং প্রয়োজনীয়তা পূরণের জন্য শ্যাফ্ট সিলগুলি প্যাকিং সিল, অক্জিলিয়ারী ইম্পেলার সিল, যান্ত্রিক সিল ইত্যাদির আকারে হতে পারে।

• পাম্প আউটলেট অবস্থানটি 45 ডিগ্রি ব্যবধানে আটটি ভিন্ন কোণে ইনস্টল এবং ব্যবহার করা যেতে পারে এবং প্রয়োজন অনুযায়ী ঘোরানো যেতে পারে।

• বেয়ারিং সমন্বয় পাতলা তেল তৈলাক্তকরণ এবং গ্রীস তৈলাক্তকরণ সহ উপলব্ধ। বিভিন্ন কাজের অবস্থার অনুযায়ী উপযুক্ত তৈলাক্তকরণ পদ্ধতি নির্বাচন করুন।

কাজের অবস্থা:

প্রয়োগঃ

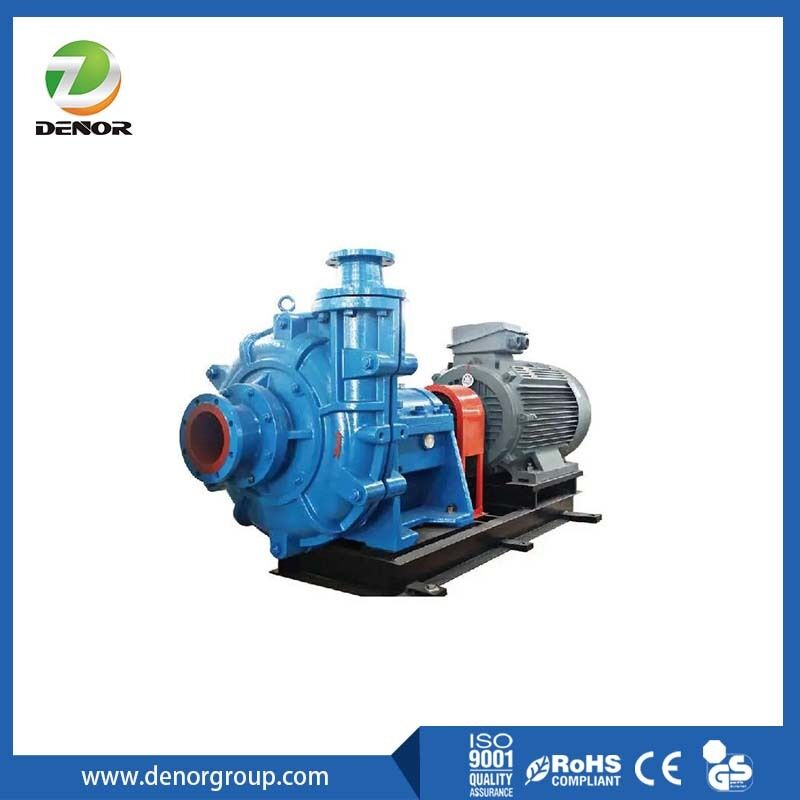

প্রোডাক্টের ছবি

পারফরম্যান্স প্যারামিটার টেবিল
